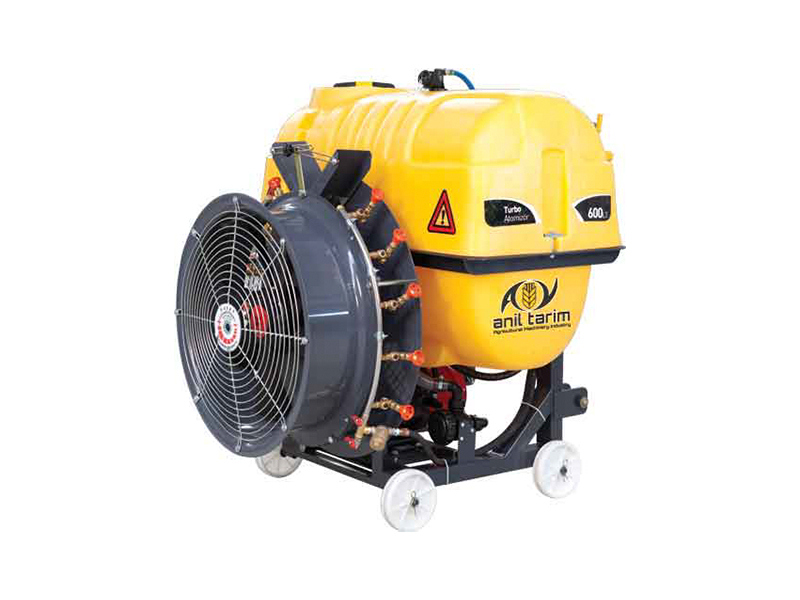

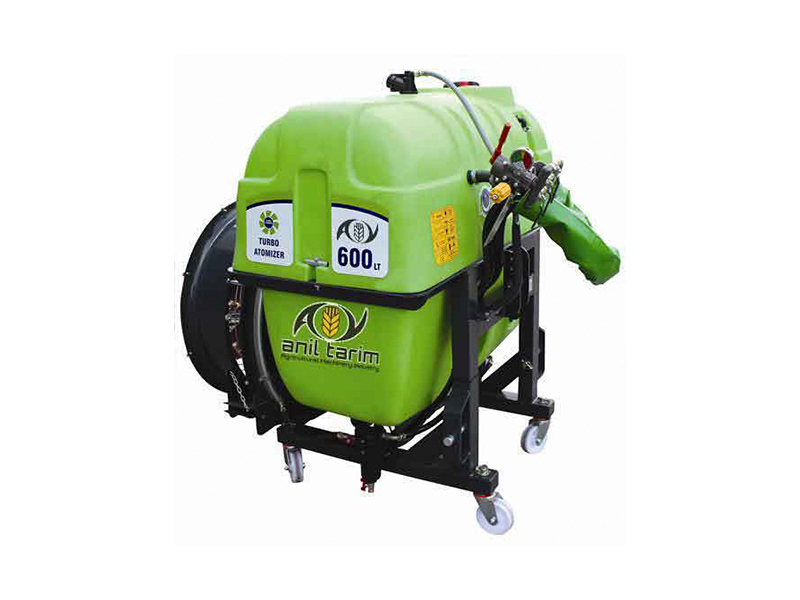

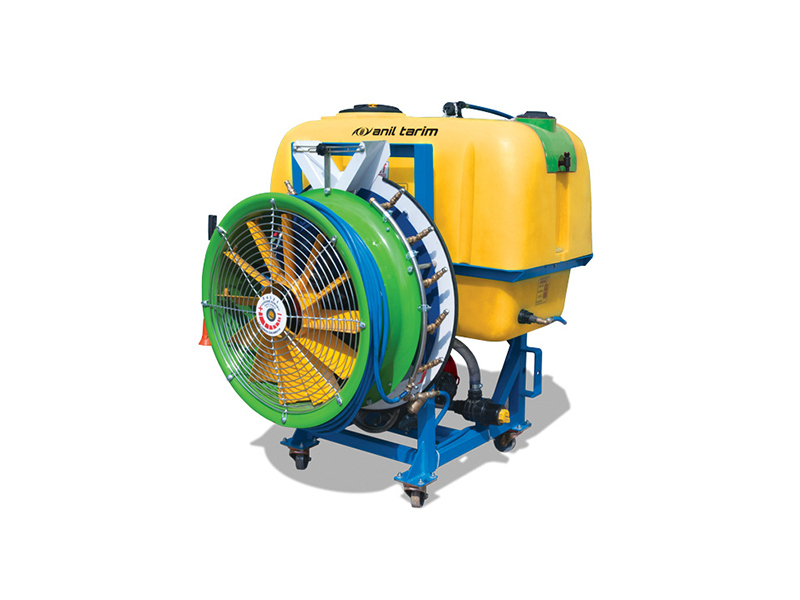

Machine de pulvérisation d’atomiseur de type suspendu

Il est relié au tracteur en 3 points par ses bras hydrauliques. La pression nécessaire à la pulvérisation est fournie par des pompes hydrauliques à membrane. La pompe tire son mouvement de la prise de force du tracteur. Une cuve en fibre de verre (renforcée) ou en polyéthylène est utilisée comme cuve de pulvérisation. Le turbo-ventilateur de la machine fournit de l’air comprimé à son environnement avec son hélice, qui tire son mouvement de la prise de force du tracteur.

Description

Caractéristiques générales

Il est relié au tracteur en 3 points par ses bras hydrauliques. La pression nécessaire à la pulvérisation est fournie par des pompes hydrauliques à membrane. La pompe tire son mouvement de la prise de force du tracteur. Une cuve en fibre de verre (renforcée) ou en polyéthylène est utilisée comme cuve de pulvérisation. Le turbo-ventilateur de la machine fournit de l’air comprimé à son environnement avec son hélice, qui tire son mouvement de la prise de force du tracteur. En standard, le mouvement est transmis au turbo-ventilateur par un ensemble courroie-poulie. Avec le séparateur sur le ventilateur, le ventilateur est empêché de tourner en le mettant au neutre lorsque vous le souhaitez. Le débit d’air peut être contrôlé en ajustant la direction de l’hélice mobile du ventilateur. En ajustant l’angle (pulvérisation) et la direction des buses sur le ventilateur ou en changeant les plaques, la distance de tir et la quantité de médicament distribuée peuvent être ajustées. En utilisant les vannes distributrices du régulateur, les médicaments peuvent être administrés à droite, à gauche ou dans les deux sens. Le ventilateur turbo offre une distance de projection moyenne.

Caractéristiques optionnelles

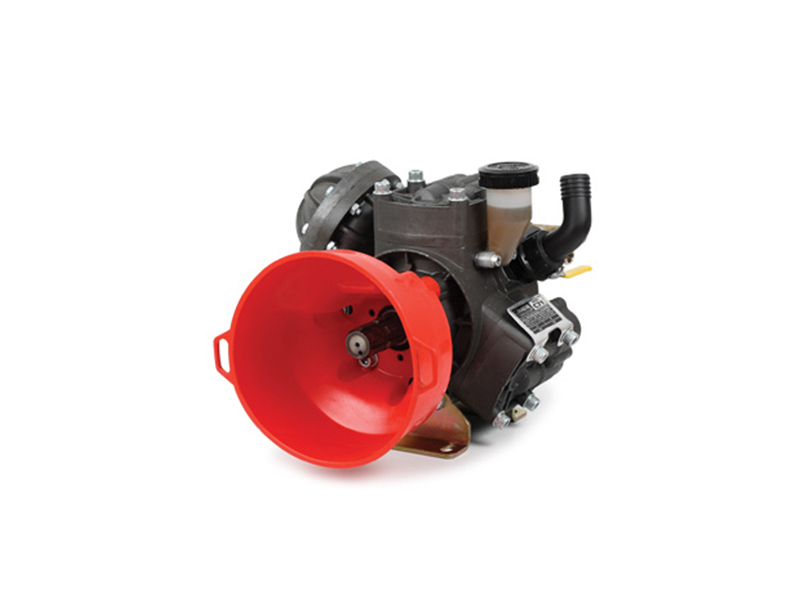

Des pompes italiennes de la marque Comet peuvent être utilisées. Un appareil approprié peut être ajouté au turbo-ventilateur. Un bras de pulvérisation ou un appareil d’enroulement de tuyau peut être connecté à l’avant du ventilateur turbo. La transmission du mouvement peut être fournie avec une boîte de vitesses à 3 étages (vitesse lente / rapide – étage vide). Les ventilateurs turbo peuvent utiliser une buse turbo en plastique ou en laiton avec ou sans coupe-goutte. En option, un pistolet flexible peut être fourni à côté de la machine.





Spécifications techniques AT-SF400 AT-SF500 AT-SF600 AT-SF800 AT-SF1000
Capacité de l’entrepôt lt 400 500 600 800 1000
Type de pompe M-80 HS-105 HS-105 HS-140 HS-140
Débit de la pompe L/min 80 105 105 140 140
Max. Pression bar 50 50 50 50 50
Vitesse de la pompe rpm 540 540 540 540 540
Diamètre du ventilateur mm 750 850 850 920 920
Flux d’air m3/h 38000 54000 54000 66000 66000
Nombre de seins pièce 10 10 10 14 14
Largeur mm 1130 1270 1320 1480 1520
Longueur mm 1530 1580 1640 1640 1720
Hauteur mm 1420 1470 1500 1600 1680
Lester kg 258 265 273 280 300
